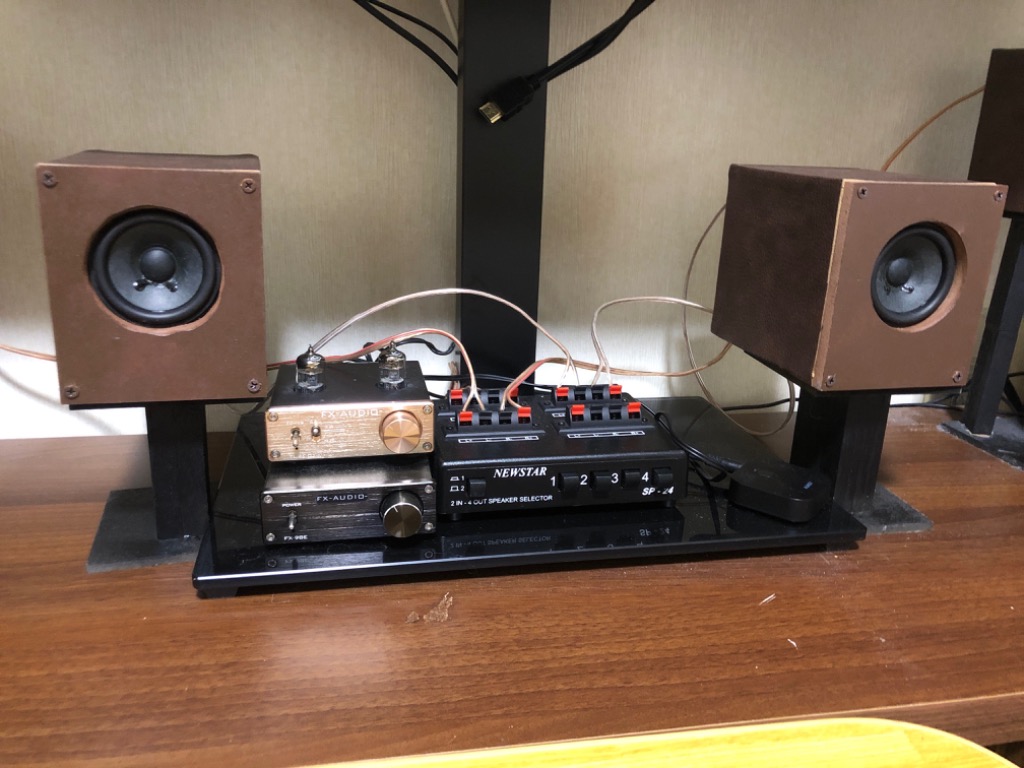

初めてスピーカー作成に挑戦しました。穴あけやハンダ付けなどハードルありましたが、最後までなんとか出来ました。次はもっと上手く作りたいと思い、追加注文しました。 おまけでスタンドも自作しました。

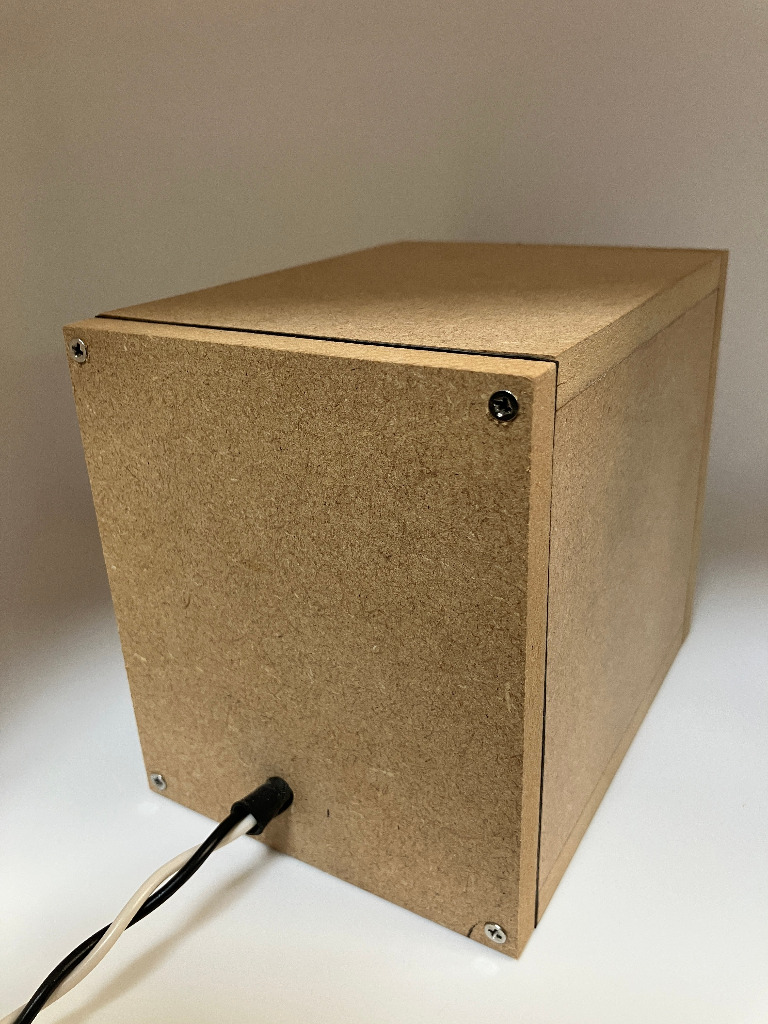

50mmユニットのフロントバスレフ仕様で初めて自作しましたが、なんでこんなに小さなサイズでここまで良い音が出るのか分かりません。 元々ニアフィールド用のスピーカーをいくつか試していたのですが音質に満足いかず、それならいっそ自分で作ってみようと思ったのがきっかけです。 設置位置の都合で壁とのクリアランスがないため、フロントバスレフで作ろうかと思案していたところ、ターミナル50mm+26mmバスレフポートの板をフロントに使えば良いのでは、と気が付いて、その仕様としました。 ついでに、自分で作るなら自由だしという事で、ターミナルは付けずにスピーカーケーブルからファストン端子でユニット直結接続として、リヤパネルは1mmゴム板でガスケットを作り、開閉式にしています。 ユニットは50mmで本キットの推奨ユニットに近い音質とされている[PLS-50N25AL02]としましたが、このサイズでこの音質のスピーカーはなかなかお目にかかれないと思いました。 とりあえず出音確認した程度なので、これから塗装など進めて行こうと思いますが、ユニット交換も内部の仕様変更もできるので、そのあたりも楽しみながら進めたいと思います。

前日12時を過ぎてからの注文だったが翌日午後２時ぐらいには到着、早かった 今回このキットを２セットの注文にしたのは２段重ねのサイズにしたかったからでホームセンターで見た材では納得ができず再度NFJ使用のMDF材で組んで２段バスレフにしようと考え加工サイズも図面に書き込んで　今日はバッフル穴をスピーカーに合わせてやすりとカッターナイフそしてサンドペーパーでスピーカの頭側が穴に合うように作業し完了　バスレフはスリット式でやってみるのでうまくできたらまたレビュー書きます。失敗しても書きに来るかも 1月21日追記 昨年暮れにあらかたバスレフ2段のための加工も済みくみ上げ完了　バッフル面はラッパ型空気室は２mm厚バルサの内張りし段ボールとフェルトグラスウールの吸音材を整えての組み上げ　エージング音が落ち着きだしたのは1月も半ば塗装はアクリルラッカースプレーの一度塗りフロント面は2度塗り結構荒く仕上がった　肝心の音はウーハを使わず低域も十分に出ている高域のクリアーさも問題なく満足勿論ウーハを使った低域の響くような唸りはでないがフルレンジのスピーカユニットでは十分な再生力ではないだろうか苦労と言えばバスレフ幅の調整

前に一度購入しPLS-P830985とパッシブラジエーター、穴あきバッフルを使用して密閉型で作成したが、同じ物、同じスピーカーと穴あきバッフルを再び購入しバスレフ型、塗装なしで作成。アンプは前に購入したYDA138 デジタルアンプ自作キット リターンズ 2020-2021を使用しPC用として配線。 エンクロージャー自作セットは最低限の材料がちゃんと揃っているのでスピーカー本体と追加したい物だけ(フェルトとか)を追加購入すればOKという非常にありがたい逸品。(ボンドやドリル、+ドライバーなどの最低限の工具は必要ですが) 自作セット+スピーカー+追加アイテムでそれなりの値段になりますが(それでも格安だと思う)、それでもスピーカーを安い物にすればもっと合計金額は抑えられます。しかしNFJさんでもオススメのPLS-P830985を絶対に使いたい所。穴あけを省略したい人は穴あきバッフル追加購入で解決。専用品なのでピッタリ取り付けられます。MDFのカットの精度が非常にいいので作成も楽ですね。 実際に聞いてみると、とにかく音がいい。ノイズの類も全くなし。NFJさんオススメなのが納得できます。今後も愛用します。

至れり尽くせりのパーツが同梱されています。価格もビックリ！。製品化する時の苦労が伺われます。先ずは購入したホールソーで穴を開け組み立てました。クランプを持っていないので輪ゴムで代用しました。「ニードルフェルト」はNFJさんお勧めの1ユニットに2枚ずつ入れました。「PLS-P830985」は2年程前に購入しFOSTEXエンクロージャー(P800-E)に入れていたものを外して使いました。ゴム足は踏ん張りがきく「樹脂製 ネジ止め式インシュレーター 化粧足Φ30*8」を付けました。木ねじは下穴を開けておくことで綺麗に締められました。塗装は100均の水性つや消し黒を10回程、筆で重ね塗りすることで板の継ぎ目が消えました。つや消しなので塗りむらがあっても気になりません。また板の継ぎ目に隙間があっても完全に密閉されます。同方向に筆塗りすると凸凹になっても乾くとまるで木目があったように見えたりします。最後に音の出方ですが流石専用設計と思わせる元気な音です。暫く聴き入ってしまいました。エージングが終わったユニットであるためか低音域が凄く出すぎです。暫く聞き込んで調整してみます。買って良かったです。

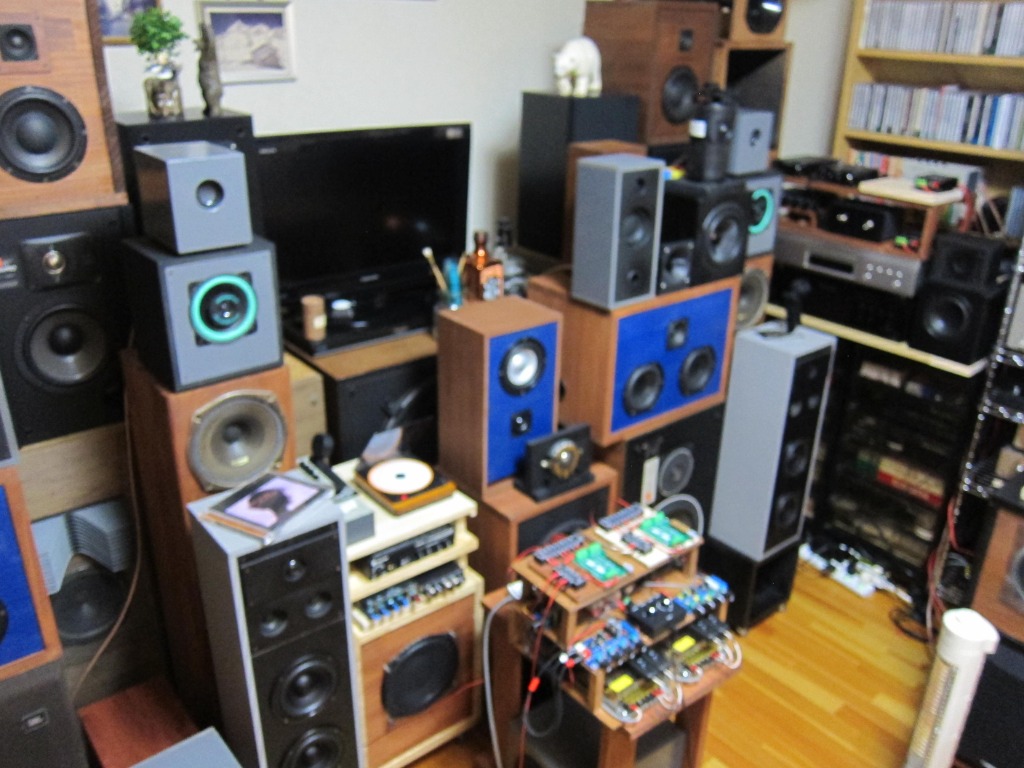

久し振りにMODEL-PLSとCUBEを買った。目的は以前NFJさんから購入したJBLの小型フルレンジの再利用である。元々キャンプ、ガレージ用にポータブルを製作、使用していたが、2代目に移行した為このユニットを何とか再度活躍させたい気持ちから「PLSで使う」事を思い付き、同様に旧ポータブルから回収していたサブウーファーユニットはCUBEで、と相成った。そこで昨夜全て完成したので早速音出し。仮置き、仮配線でSUB NO.5のZK-MT21で鳴らす。たった2.5cmのフルレンジだが流石にJBLなのか ! 真面にJAZZを聴かせる。勿論NO.5システムのアンプとSWのチカラも借りてだが。PLSやCUBEは過去幾つも作っているのでその精度に何時もながら驚かされる。写真にあるオーディオ機器では使わない色の10cmユニットは車載用であるが、こちらも同時にCUBEに入れて鳴らしてみたが侮れない音質であり今後の使い方を考えさせられる。回収したウーファーもCUBEに納まり出番待ち状態。さて今後どうするか、NFJさんのユニットに埋め尽くされたこの状況下でどうすれば良いのか・・・悩みは尽きないww

テーマ：「最強スコーカ S0420でボーカルを聞きたい。」　ニアフィールドのコンパクト筐体で。　 低音はサウンドバーの低音を任せたときに Φ40x80の楕円パッシブラジエータで良く鳴っていたので Φ57タンジェンタルS0219を選択。 調整や後々ツイータ追加やら 開け閉めしまくるので、軟質樹脂の角棒を貼り付けて前後ネジ止めに。 色は白…　を塗り損ねたのでカッティングシート。 ラジエータを指でクイっと押すとコーンが「モっと出て、ヌっと戻る」感じで パッキンも完了。 　穴あけして削って接着して塗ってネジを買いに走って、組み上げ、楽しい3連休でした。（ふぅぅ）　　 （追記） ツイータを決めて完成です。フルレンジの中高音が奇麗なので ちょっと添える程度、0.8inch/8Ω(S0437)を1.8μF/0.12ｍH 12db/oct。 低音はパッシブラジエータで80Hzあたりが響いているのですが100の上あたりがやや物足りず、ツイータ用の穴にキット付属のバスレフを入れてみたら 150Hz付近が上がり まるでウーハーを入れたような低音。両方同時に効くんですね。 心地良いJAZZのピアノとウッドベースのBGMが部屋を満たします。

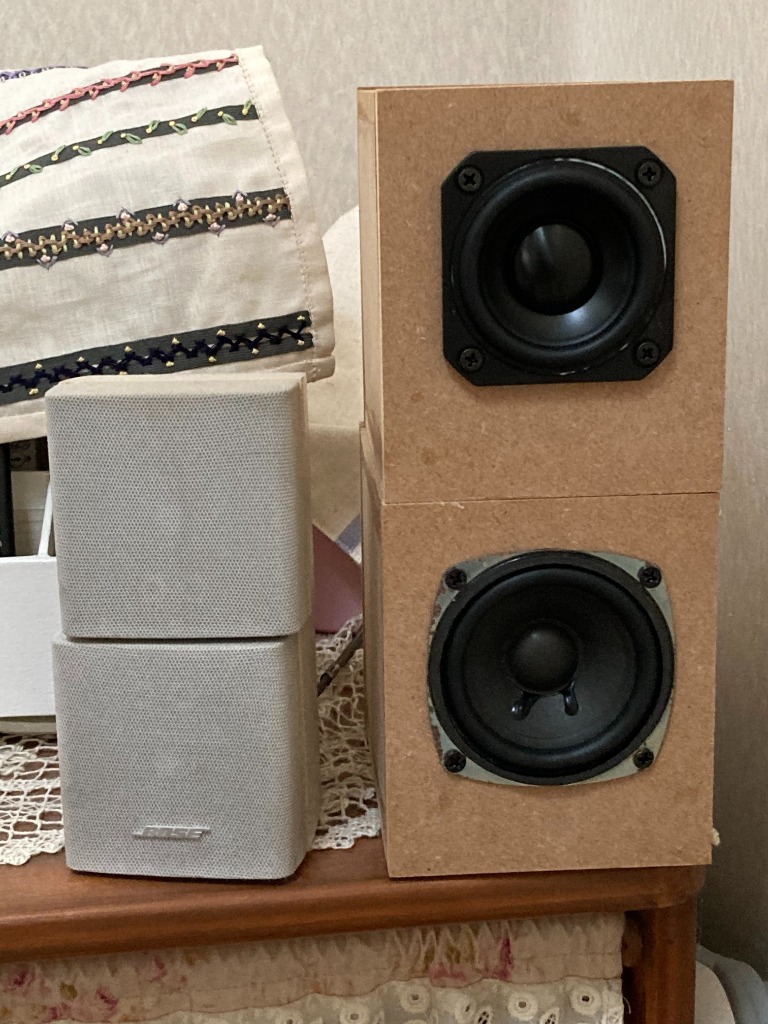

DolbyAtmos環境を構築するための￥5000/1台くらいサテライトスピーカを検討していて、 某大手音響メーカで予算に合致するものを最初購入したのですが、これが中高音の音質がイマイチで再探索。最終的にこのスピーカ＋自作キットに決め、合計6本発注しました。 当初Peerlesのスピーカは在庫切れでしたしたので、別製品の [秘められた潜在能力]フルレンジスピーカーユニット3インチ(77mm)4Ω/MAX20W というの購入したのですが、これが某大手音響メーカ品よりもはるかに良い感じ。 追加購入を検討しているうちに、Peerlessスピーカが入荷との案内があり、自作キットともに本製品を購入しました。 先の77mm品と比べると、中高音がさらにのびやかに鳴っている感じ。一発で気に入りました。 試しに、現在メインで使っているBose AM10Ⅱ（5.1chサラウンドスピーカシステム）のフロントをこのスピーカに入れ替えても、同等以上の音質であること確認できました。 （写真は、Bose、本製品Peerless、７７ｍｍ品です。） ケース込みで1本4000円以下でこの音質。おすすめです。

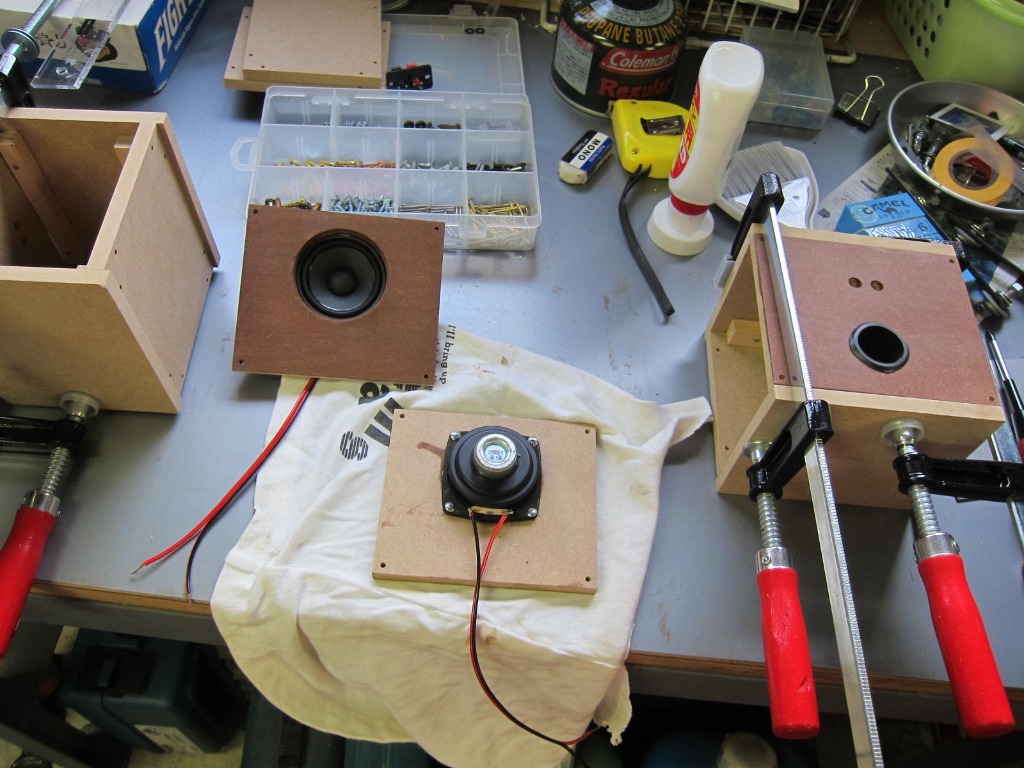

こんなに小さなスピーカーは買った事も無ければ作った事も無い、遊びで買ったミニアンプ用にNFJさんのキットを作ってみました。板厚9mm ! 薄くて怖い、木ビスそのまま打っても割れそうで怖い ! 下孔空けて製作を進めたが矢張り割れ出た、面合せも慎重にやったつもりでも不満足な出来。ボンドだけでやった方が良かったか ? それだけ裁断は正確でした。一応セットの物全部使い、ご推奨のレイアウトでは無いし、ユニットも裏付けと言うスタンダードを無視した作りです。兎に角こんな小さなスピーカーで真面な音が出るのか ? 音楽を聴けるのか ? 興味津々。因みにこのセット専用のSWをこれから作りますww。置いて見ると本当にツイーターに見えますww どうしても作りの精度に我慢出来ず解体 ! 組み直しです。ボンドは一部しか使ってなかったので何とかバラせた。今回は基本ボンドだけ。精度優先。音出しの状況から吸音材多目に入れて今度は満足な出来 ! 吸音材の影響がどう出るか ? 面白かったので実はもう1セットオーダーしちゃいました。今度は違うユニットです。箱のカラーリングも変えるつもり。ミニスピーカー、面白いですね♪

セールで安かったので購入。 peerlessのユニットは、NFJで昔購入しましたが皆と同じではつまらないと敢えて別のユニットを取り付けました。 セールで安かったdayton audioのND64-4です。 やはり6.5cm前後のユニットがこのサイズには最適です。 バスレフポートは付属の物だと低域が弱かったので同径でも8.5cmある物を使用しました。 組み立ては3Dプリンターにて、角を押さえれば勝手に垂直で歪まないようになるパーツを作り、重りで固定しただけで高精度な箱が出来上がりました。 板の精度が良いおかげで、綺麗な箱に仕上がっています。 吸音材は最小限にしか無いので、全面に貼りたければ追加で買えばいいですが、家にちゃんとした吸音材があったので貼り付けました。 音は密度が高いMDF板という事で定在波を感じません。 ユニットに対して適正サイズのようですので、小さいのに皮膚に感じる低音が出ました。 とても心地良く活きた音がします。 今回は前面バッフル交換式にしてあるので、バッフルを追加で２セット、本体もあと１セットあり色々と楽しめそうです。 最高ですね。
