6. NE5532オペアンプ搭載 トーンコントロール機能付きプリアンプ自作キット Rev3.1

NE5532オペアンプ搭載 トーンコントロール機能付き... - NFJストア ヤフーショッピング店

大きな画像を見る

NE5532オペアンプ搭載 トーンコントロール機能付きプリアンプ自作キット

オペアンプ交換の楽しみも！12V単電源駆動

NE5532オペアンプ搭載 トーンコントロール機能付きプリアンプ自作キット Rev3.1

  • 価格 1,280円 （税込）

  • 東京都は 送料240円

    ※条件により送料が異なる場合があります

    手数料・送料・配送方法について

  • 12ポイント獲得

    ログインすると獲得できます。

    プレミアム会員ならいつでもポイント5倍

    初回登録の方は2カ月無料でお試し

    最大倍率もらうと11倍

    132ポイント獲得

    ポイントの内訳を見る

    最大でもらえるポイント

    132ポイント（11倍）

    Yahoo!プレミアム会員限定！ポイント5倍！
    48ポイント（+4倍）
    詳細を見る
    ソフトバンクなら ポイント＋5倍キャンペーン
    60ポイント（+5倍）
    詳細を見る
    アプリで買うと！　ポイント毎日2倍
    12ポイント（+1倍）
    詳細を見る

    今もらえるポイント

    12ポイント（1倍）

    通常ポイント
    12ポイント（+1倍）
    • ※通常ポイント以外はヤフーによる期間固定Tポイントであり、通常ポイントより後に進呈します。
    • ※条件により上記ポイントを獲得できない場合があります。
    • ※一部獲得ポイント詳細に含まれないキャンペーンがあります。詳しくは各キャンペーンページをご確認ください。
    • ※進呈するポイントには、期間固定Tポイントを含みます。Yahoo! JAPAN、LOHACO、GYAO! 以外のサービスで利用できません。有効期限がありますのでご注意ください。

    よくあるご質問はこちら

    閉じる

    • ※通常ポイント以外はヤフーによる期間固定Tポイントであり、通常ポイントより後に進呈します。
    • ※進呈するポイントには、期間固定Tポイントを含みます。Yahoo! JAPAN、LOHACO、GYAO! 以外のサービスで利用できません。有効期限がありますのでご注意ください。
  • はじめての方はアプリで買わないと損！今すぐインストール

数量 お一人さま20点限り

05/22〜05/23の間に発送予定

商品をカートに入れる

選択肢を選んでから、カートに入れるボタンを押してください。
お気に入りに追加

この商品について問い合わせ

閉じる

閉じる

ローディング中

閉じる

閉じる

再入荷通知設定

閉じる

この商品のレビュー・口コミ

評価 4.25

（85件の商品レビュー）

レビュー件数85件

  • mas*****さん
    2018年03月17日 22時23分
    購入しました！
    5.0

    ２台目購入しました

    以前セールの時に980円だったので購入したところ予想以上に使える商品だったので今回通常価格にて2台目を購入いたしました。コンデンサや抵抗を変える事で色々な音を楽しめます。コンデンサの会社や作り方でこれだけ音が違うんだっと言った検証も出来楽しめました。素人ながら遊べる商品だと思います！オペアンプの電圧をコントロールできる所が良いですね！格安の50円から売ってるオペアンプから高価なオペアンプまでストックのオペアンプをネットで調べてそれぞれ最良の電圧で試して遊べました。色々変えて遊び過ぎて基板がボロボロになってしまったので2台目購入です。これからはユニバーサル基板へソケットを作って楽しむ予定です。MUSES03も手に入ったので楽しみです。 追記MUSES03は私の環境ではこの製品で使う意味がないと判断しました。伸びない踏ん張らない押しださない全てマイナスでした。MUSES8920Dでこの製品を使った環境では良いみたいです。OPA627シリーズは解像度は上がりますが音が重すぎて使えませんでした。違う環境ではOPA627BPで同じスピーカーで聞いています。この視聴をした時のコンデンサはニチコン

  • hag*****さん
    2017年01月05日 16時39分
    購入しました！
    4.0

    組み立てはとても楽しかったです。最初は…

    組み立てはとても楽しかったです。最初は右の音が出なかったのですが、はんだが十分に裏まで行っていなかった箇所があり修正したら音が出ました。 現行システムのTUBE01の代わりに使ったところ音の劣化はあまり無く、また違った感じの音色になり、これはこれで良いかなと思いました。 比べると低音域のパワー感がやや不足しているのと、音の厚みがやや少ないかなと思いますが、これからいろいろいじってみて改善していきたいです。トーンコントロールやオペアンプで好みの音に調整できるという点で面白い商品です。

  • pon*****さん
    2018年04月29日 18時05分
    購入しました！
    5.0

    セールで興味半分で購入しましたがなんと…

    セールで興味半分で購入しましたがなんと!コストパフォーマンス抜群! TUBE-01J、YAMAHA製 YDA138 デジタルアンプ自作キット リターンズ 2017 Ver.改と購入しましたが、 手頃な価格でいい音が手に入る最高です。 値段が高くていい音は当たり前で面白くもなんともありません。 価格の手頃さ、ちょっとチープな感じ、しかし音は期待を裏切る良さ。気分は最高! NFJバンザイ！

  • bmw*****さん
    2017年11月06日 15時35分
    購入しました！
    5.0

    このキット、要所要所のパーツを交換（キ…

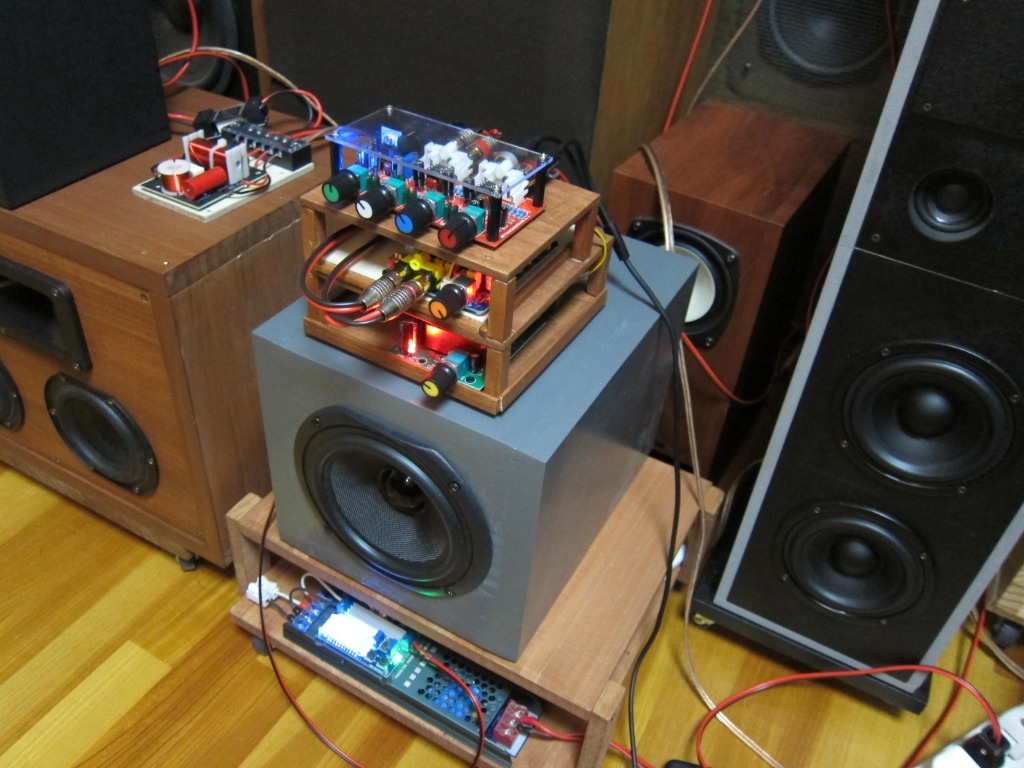

    このキット、要所要所のパーツを交換（キット価格より高くなるが）するとひじょうに使い勝手の良いいい音を出してくれます。大音響を出せない環境には、良いキットだと思います。 できれば、今後このキット用にスマートなケースとケース付きアンプ類の組み立てキットをだして頂くことを期待します。 接続環境はTUBE-01J→本キット→FX202J（各電源は余裕を持って）。

  • ura*****さん
    2016年12月13日 14時50分
    購入しました！
    4.0

    トーンコントロールの配置が逆なら良かった

    ボリュームの無いアンプ基盤と合わせて使うために購入しました。 組み立ては結構楽しいです。はまったので、 ボリュームありですが、YDA138 デジタルアンプ自作キット も買っちゃいました！ 難を言えばトーンコントロールの右がバスで左がトレブルになっている配置です。 普通、逆でしょう。

お買い物レビュー閲覧の際の注意事項

この商品のレビューをもっと見る

商品説明

【Rev3.1 新リビジョンアップグレード情報】

おかげ様でご好評をいただいておりますトーンコントロール機能付きプリアンプ自作キットがRev2.8より進化し、Rev3.1となりました！※2017/09/30

■センタークリック付きトーンコントロールボリューム
BASS/MID/TREBLEのボリューム部品がセンタークリック付きとなり、センター調整が容易になり操作性が向上しています。

■トーンコントロール回路の改良
トーンコントロール部回路の改良及び部品の再選定を行い、トーンコントロールの特性がより自然で高音質になりました。


NE5532オペアンプ搭載 DC10V〜24V 単電源で駆動する、オペアンプを使用したトーンコントロール付きプリアンプ自作キットです。

人気のため、すぐに完売となっておりました 『トーンコントロール機能付きプリアンプ完成基板』をお求めのお客様方より、プリアンプの自作キットがほしいというご要望を多数頂戴しておりましたので、この度新しくリリースすることとなりました。

電源コネクターやRCAコネクターなどの入出力端子も付属しており、完成後すぐに単体のトンコン付きプリアンプとしてお使いいただけます。
また、基板には2.54mmピッチのソケット用のパターンもあり、パワーアンプキット等と組み合わせて一体ケーシングする際に内部配線をソケット化にできるのも非常に便利です。
更に、要所ではフィルムコンデンサに置き換え可能なようにピッチの広いパターンもあり、知識の有る方は独自にお好みのパーツを組み合わせてお使いいただけますので、玄人の方にもお楽しみいただけるキットとなっております。
オペアンプは交換可能なようにソケットとなっており更に電圧も簡単に変更できるなど、お手軽に色々と遊べるアイテムです。

オペアンプはTI社製NE5532Pを2個装備し、DIPタイプソケット式になっていますので互換性のある2回路オペアンプとの交換も可能です。
オペアンプ電源電圧はポテンショメーターにより約1.2Vから23Vまで可変(最大電圧は入力電圧-1V程度)となっております。
BASS/MID/TREBLE 3段階トーンコントロール機能＋ボリューム調整機能


【製品の特長】

・単電源で動作するプリアンプキット！
・ボリュームコントロール機能
・3段階トーンコントロール機能
・DIPソケット式で簡単にオペアンプの交換が可能
・オペアンプ電源電圧調整機能付
・入出力＆電源コネクター用のパターンに加え内部配線用のパターンも用意
・差込みパーツのみの設計なので上級者はオリジナルカスタムの楽しみも！


【参考資料】

※組み立てマニュアルはございません。
　部品の配置は下記のパーツ配置表と基板にプリントされているコードを照らし合わせてご確認ください。
『NE5532オペアンプ搭載トーンコントロール付きプリアンプ自作キット Rev3.1最新版』 パーツ配置表
『NE5532オペアンプ搭載トーンコントロール付きプリアンプ自作キット Rev2.8版』 パーツ配置表 ※旧版


【製作時のワンポイントアドバイス】

・背の低い部品から先に取り付けるときれいに仕上がります。　
・電解コンデンサの極性は間違えないように注意してください。


【注意事項】

※本製品は完成品ではございません※

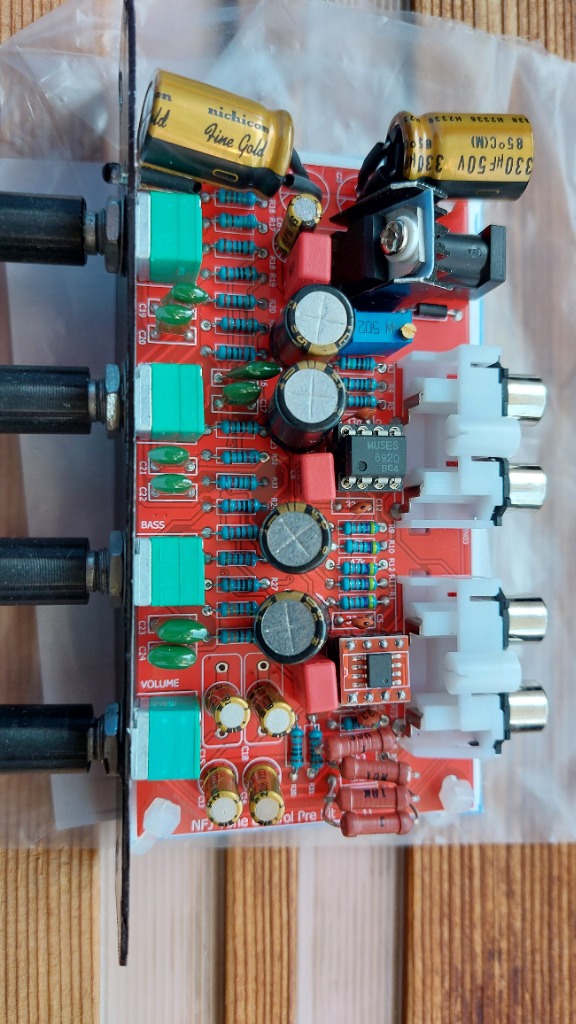

一枚目の写真は完成例です。当製品はDIY自作キットですのでご自身で部品を組み込む必要がございます。

※ノーサポート※

本キットの組み立てに関する質問やご使用方法についてはノーサポートとさせていただいております。
メールやお電話でご質問いただきましても対応は致しかねますので、予めご了承ください。

※素人お断り！！自作キットにつき、一切の保証、サポートはございません。※

※知識と技術のある方以外はご購入いただけません。※

※本製品は自作キットという性質上、製品保証はございません。※

本製品の基板は専用検査機にて仮想組み込みを行い動作確認をしております。
あくまでも自作キットですので、製作ミスによる破損などの可能性を考慮に入れざるを得ず、保証をお付けすることは出来ません。
いかなる理由でも、未組立の状態以外での返品・交換等は一切いたしませんので、ご了承いただける方のみお買い求めください。

※組立説明書や回路図はご用意しておりません※

ご覧の通り比較的シンプルな設計ですので、詳細な組み立て手順の説明書はございません。
完成例画像や部品コード表をご参考に、パターン上の極性を間違えないよう、組み立てを行ってください。


【製品仕様】

電源：DC10V〜24V 電源容量1A以上推奨 (ACアダプター別売)
電源コネクター：外径5.5mm 内径2.1mm (センタープラス仕様)
オペアンプ電圧：1.2V-23V(ポテンショメーターにより可変)
オペアンプ：TI社製NE5532P×2個
入出力端子：入力 RCA端子(L・R)/出力 RCA端子(L・R)
固定ホール：Φ3mm×97mm×47mm
基板サイズ：105mm×55mm×1.5mm
重量：約74g
