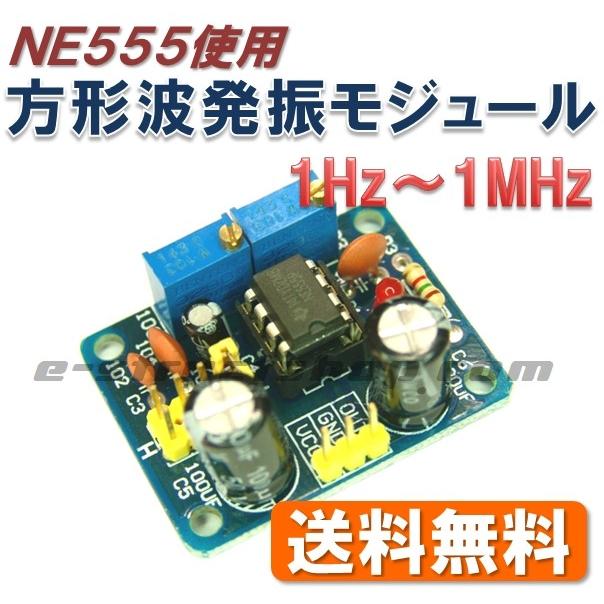

NE555による方形波発振モジュールです。

発振可能な周波数範囲は、約1Hz〜1MHz以上（実測値）です。
4つのジャンパーで周波数帯を切り替え、ポテンショメータ（多回転）で周波数を可変します。

発振周波数は電源電圧の影響を受けやすくなり、電圧により可変範囲も変動します。

▼電源電圧10V時の可変範囲（参考値）
JP1　・・・　約 1Hz〜30Hz
JP2　・・・　約 20Hz〜500Hz
JP3　・・・　約 600Hz〜30kHz
JP4　・・・　約 50kHz〜1MHz以上

ジャンパー脇のポテンショメータで周波数を可変でき、時計方向に回すと周波数が高くなり、反時計で低くなります。
もし発振が停止する場合は、LED脇のポテンショメータを反時計方向に少し回してください。

赤LEDは、発振周波数に連動して点滅します。
基本的にデューティ比は調整できせん。

説明書は付属しません。

●出力波形　方形波
●発振周波数範囲　約1Hz〜1MHz以上
●電源電圧範囲　5〜14V
●サイズ　(約)(W)36.5mm×(H)16mm×(D)29mm　※突起部含む
●重量　(約) 10g

＜ 注意 ＞

破損、劣化する場合がありますので、必ず定格内でご使用ください。
電源電圧の変動で出力周波数が変化しますのでご注意ください。
