JEM-A変換アダプタ TS-JEMA03

商品詳細画像

商品説明

製品の概要
●JEM-A規格の信号を無電圧信号を変換する。
●無電圧での状態信号をJEM-A規格の信号に変換する。

製品の主な用途
●JEM-A対応コントローラー（インターホン等）とJEM-A非対応機器（電気錠制御機器等）を接続する。

製品の特徴
●変換アダプタ内の切替で、変換アダプタから出力される信号を1秒1ショットとメイク保持／ブレイク保持の2種類の出力が選択できます。
→電気錠制御機器と接続した場合、電気錠の動作が一回解錠と連続解錠のどちらかを選択して運用可能です。（接続機器の仕様に準じます）
●電源入力部はDC9V〜24Vに対応します。
→接続機器のDC出力や別電源での運用が可能です。
●アウト出力を1秒1ショットに設定した場合、出力方法をN/OとN/Cから選択できます。
→制御機器の制御信号にあわせて選択できます。

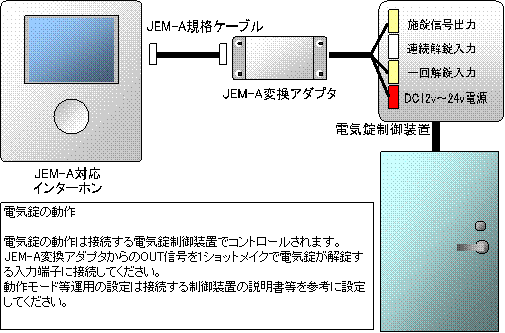

JEM-A対応コントロール機器と一般的な電気錠制御機器との接続

一回解錠での運用
インターホンのボタンを押すと解錠します。

連続解錠での運用
インターホンのボタンを押すと解錠します。もう一度押すと施錠します。

接続に関する注意
●電気錠制御機器と接続する場合、1ショットメイクで解錠する入力端子が必要となります
●JEM-A対応コントローラー（インターホン）に施錠状態を認識させる為には、電気錠制御機器から施錠時メイクする出力が必要となります。
●本機はDC9v〜24vの電源を必要とします。接続機器から本機に電源を供給できない場合は電源を別途ご用意ください。
●電気錠は接続している電気錠制御機器で制御されます。動作に関しては、ご使用の電気錠制御機器の説明書等を参考にしてください。

製品仕様
品　名	JEM-A変換アダプタ
型　番	TS-JEMA03
ケース材質	ABS
ケース色	ホワイトグレー
入出力	出力1接点（無電圧接点）
	入力1接点（無電圧接点）
	JEM-A規格入出力×１ （JEM-A規格に準拠）
消費電力	MAX　75mA
入力電圧	DC9V〜24V　（無極性）
出力接点電圧の最大値	AC125V　DC60V
出力接点電流の最大値	1A
外形寸法	50×110×25（mm）
付属品	JEM-A接続コード （片側JEM-Aコネクタ）2本 説明書　1部

接続距離についての補足〜HA端子（JEM-A）〜
本製品はJEM-A規格に準じて設計製作し、試験を行っております。
従ってインターフェイス機器との接続距離は、規定の1.9mでの正常動作を確認しております。
それ以上の距離で接続し、ご使用になられる際は、十分な動作確認を行ってください。
JEM-A端子間の距離が1.9m以上でのご使用は、動作保証対象外となります事、予めご了承下さい。

本製品は電源が必要です
本製品のご使用にはDC9V〜DC24Vの電源が必要です。
接続機器から電源供給ができない場合は別途外部電源をご用意ください。
