診療院、サロン、介護施設等に最適!
病院、施設等の施術ベッドの間仕切りや、待合室の目隠し、更衣室等にお使いいただいています。
天井付け、ストレート吊り棒、V吊り、いろんな用途にあわせてご利用いただけます。

天井の下地の位置によってビスが打てる箇所が異ります。
ビスが打てる位置をご確認の上取り付け方法をお選びください。









引っ張る力にも強く、見た目もスッキリするため、下地や天井の形状に問題がなければ天井付けをオススメしています。天井の段差等にも対応でき、比較的見た目もスッキリします。ただ、吊り棒の種類によっては横の力に弱い面があります。伸縮式なので不規則な下地や天井の段差等にも対応可能です。ただ、吊り棒の本数が多くなり見た目は複雑になります。
SET

天井に直接付ける
直線レール3mのお買い得セット
SET

天井から吊り棒で下げる直線レール3mのお買い得セット
単品

レール上の天井に下地がなく、V吊りで下げる直線レール
オーダーサイズ、部材別売り
SET

天井に直接付ける
直線レール4mのお買い得セット
SET

天井から吊り棒で下げる
直線レール4mのお買い得セット


SET

天井に直接付ける
カーブレールのお買い得セット
SET

天井から吊り棒で下げる
カーブレールのお買い得セット
単品

レール上の天井に下地がなく、V吊りで下げるカーブレール
オーダーサイズ、部材別売り


→部材単品一覧をみる
Point



H型リブレールとは?

H型リブレールは、上下左右対称のH型構造レールなので、上下どちら向きでも同じサイズ。取り付け時に上下を間違ったりすることもなく、左右どちら向きのカーブにもこのセットで対応可能。
又、いろんな場所に対応できる別売の部材が豊富。どんな場所でも対応できるプロ仕様。


天井の確認
写真では石膏ボードをとめるため、アルミの下地が比較的均等にならんでいます。このような場合、レールを設置する際のビスがとめやすく、天井付けやストレート吊り棒での設置も可能ですが、下地が任意の場所にこない場合、ストレート吊り棒での設置が難しく自在吊棒での設置をオススメしております。

    取り付け可能な天井下地

  • 厚さが2mm以上のアルミ・スチールのCチャン・チャンネル
  • 厚さが12mm以上のベニア板
  • 3cm角以上の木下地
  • コンクリートには別途アンカーが必要
  • 石膏ボード・ジプトーン天井・化粧板への取り付けは不可

  • ※必ず取付けビスは下地まで届くビスをお使い下さい。

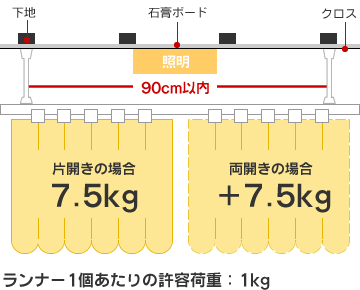

耐荷重
H型リブレールの耐荷重は、片開きでカーテンを吊る場合7.5kg。両開きでカーテンを2枚吊る場合15kgまでです。(カーテンを開ける際にかかる荷重も含む)

ランナー1個あたりの許容荷重は1kg。
7kgのカーテンを吊るなら最低7個必要です。


レール設置の際、ブラケットや吊り棒などは90cm以内の間隔で設置する必要があります。その際、照明や梁、天井付けのエアコンなど設置の妨げになるものも多く、そのような場合は、吊り棒などでかわして設置する必要があります。

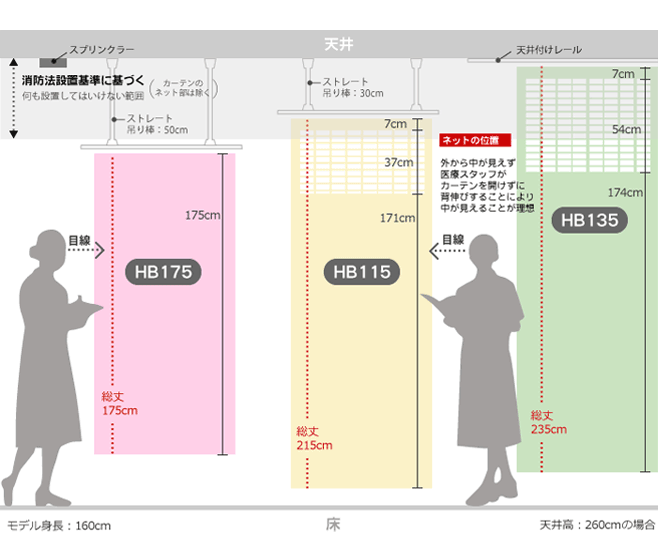

設置イメージと部材の選び方

病院、医療施設、介護施設などは、消防法の基準を守りカーテンなどの設置を行わなければなりません。

[消防法の設置基準について]
一般的には「スプリンクラーの中心から半径で30cm、頂点から45cmの範囲」とされておりますが、自治体によって異なりますので各自治体の消防署にご確認ください。

よくある質問
Q. レールのカットをして欲しいのですが・・・
セット品でのご注文の場合は、レールのカットはお受けできません。
レールのカットがご希望の場合は、大変申し訳ございませんが、【セット品】ではなく【単品】をお客様にて組み合わせの上、ご購入ください。

Q. セット品の部品を違うものと交換したいのですが・・・
申し訳ございません。部品の交換はできません。
→部材単品一覧をみる

病院用H型リブレール
