外部トリガー端子付き！

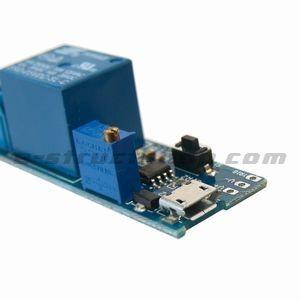

【送料無料・国内発送】 遅延 タイマー モジュール （0〜20秒） 外部 トリガー スイッチ 付き 設定時間後にOFF 工作 自作 などに
価格
876円
送料無料（全国一律）条件により送料が異なる場合があります。
原則税抜価格が対象です。特典詳細は内訳でご確認ください。
14時までの注文で当日発送
ストアコメント
Yahoo!ショッピングからのオトクなお知らせ
商品情報
スイッチを押す(またはTRIG端子をLOWにする)とタイマーがスタートします。
タイマーは、トリガーが掛かった瞬間からの時間となります。動作中に再度トリガーを掛けても、再スタートにはなりませんのでご注意下さい。
トリガーを掛けた状態では、常にリレーがONとなります。
＜ 使用方法 ＞
リレー出力に機器等を接続します。
(タイマー動作時のみONにする場合は、COMとNOに接続)
外部電源端子または、USB端子から電源を供給します。
TRIG端子をLOWにする(またはスイッチを押す)と、タイマーがスタートします。(タイマー作中はLED点灯)
設定時間が経過すると、タイマーが終了しリレーがOFFになります。
タイマー時間は、調整軸を反時計に回すと短くなり、時計方向に回すと長くなります。(調整軸は最大30回転)
説明書は付属しません。
●リレー接点構成 1c
●接点容量 10A/250VAC 10A/30VDC
●タイマー時間 O〜20秒
●電源電圧 外部入力 6.3〜30V／USB端子 5V
●サイズ (約) (W)55mm×(D)20mm×(H)20mm
●重量 (約) 15g
＜ 注意 ＞
必ず定格内でご使用下さい。
外部電源端子とＵＳＢ端子には同時に電圧を加えないで下さい。
| 商品カテゴリ | |
|---|---|
| 商品コード | MEA0041 |
商品レビュー
レビュー内容（口コミ）
説明が間違っていますのでご注意ですよ
2017/4/7
とても良いです。この激安のモジュール探すまではタイマーIC555で回路を作ろうと思っていました。部品を集めてもこの価格より高くなり（当方地方なので）そうですし、何よりコンパクトなのが◎。でもトリガー入力はV+に接続するとタイマースタートではなく、Ｖ−に接続するとタイマースタートとなりますので要注意です。
優れもの
2018/12/26
手作りするつもりでしたが、部品集めと作る時間がないのでネット検索をして思い通りのが有ったので購入しました。コンパクトで中々の物です。動作も問題なく動いているので、システムに組み込んで動作確認する予定です。
非常に良い
2020/5/20
自作のスポット溶接機に取り付けました。問題なく快調に使用しています。
０秒から２０秒調整可能という説明でしたが、１秒毎かな？と思いましたが
無段階に調節でき、価格の割に高性能でした。非常に満足しております。
