●オートゲージ電源配線(SMシリーズ用)
ピークホールドの機能が無いタイプ

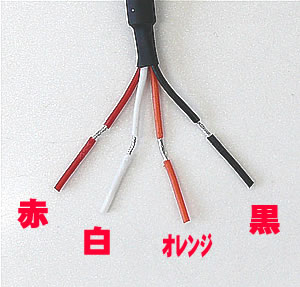

配線色 配線のつなぎ場所 赤 ・バッテリー（＋） 黒 ・アース 白 ・ＡＣＣもしくはイグニッション オレンジ ・イルミ

ワーニング時の値はあらかじめ設定されています。任意での設定はできません。
SMシリーズはワーニング時のブービー音のミュート機能はございません。
任意でワーニング時の設定をされたい場合はＰＫシリーズをお買い求めください。

お車により、水温計、油温計、油圧計はアタッチメントが必要となる場合がございますが
アタッチメントは各自でご用意ください。

●オートゲージ電源配線(PKシリーズ用)

赤：バッテリー（＋） 黒：バッテリー（−） （赤と黒の線で常時電源を取ります。この２本だけではメーターは作動しません。）

　　オレンジと白はお好みに合わせて設定できますので以下に表にします。

※シリーズにより、ＬＥＤが赤・白のゲージと青・白のゲージがあります。

●ボタン操作方法

１：ミュートセレクター
　　ワーニング時のブービー音を鳴らせるか、消すか設定する事が出来ます。

　　エンジンを切った状態にしてください。
　　メーターの真ん中下にあるボタンを押しながらエンジンを掛けてください。
　　オープニングセレモニーが始まります。この時点ではブービー音が鳴ります。
　　設定完了です。 一旦エンジンを切って、再度エンジンを掛けて確認してください。
　　ブービー音が消えているはずです。
　　以降、ブービー音は鳴りません。
　　再度同じ操作を繰り返すとブービー音が鳴るようになります。

２：ピークセレクター
　　ピークホールドのゲージはピーク時の値を記憶しています。
　　 後で走行中ピーク値を確認できます。

　　 ピーク値を確認する為には、メーター真ん中下のボタンを一度押してください。
　　 メーターの【ＰＥＡＫ】のランプが点灯し、記憶しているピーク値を針が指します。
　　 もう一度ボタンを押すと、通常に戻ります。

　　 ※記憶しているピーク値を消去したい場合

　　　　 ボタンを押して【ＰＥＡＫ】のランプが点いている状態（ピーク値をさしている状態）にします。
　　　　 再度、ボタンを３秒長押ししてください。
　　　　 【ＰＥＡＫ】のランプが点滅し、記憶しているピーク値が消去されます。

３：ワーニングセットセレクター
　　ワーニング時の値を任意に設定する事ができます。

　　 【ＰＥＡＫ】のランプが消灯している事を確認してください。
　　 ボタンを５秒長押しします。
　　 メーターが点滅し始め、現在設定されているワーニングの値へ針が移動します。
　　 現在の値を確認してください。
　　 （確認だけしたい場合は、このまま５秒放置してください。通常に戻ります。）
　　 点滅の状態で、再度ボタンを押しっぱなしにしてください。
　　 すこしずつ針が動き始めます。お好みの値のところでボタンを離してください。
　　 あとは、５秒放置で通常に戻ります。
